60-Channel 192kHz high-end USB κάρτα ήχου .

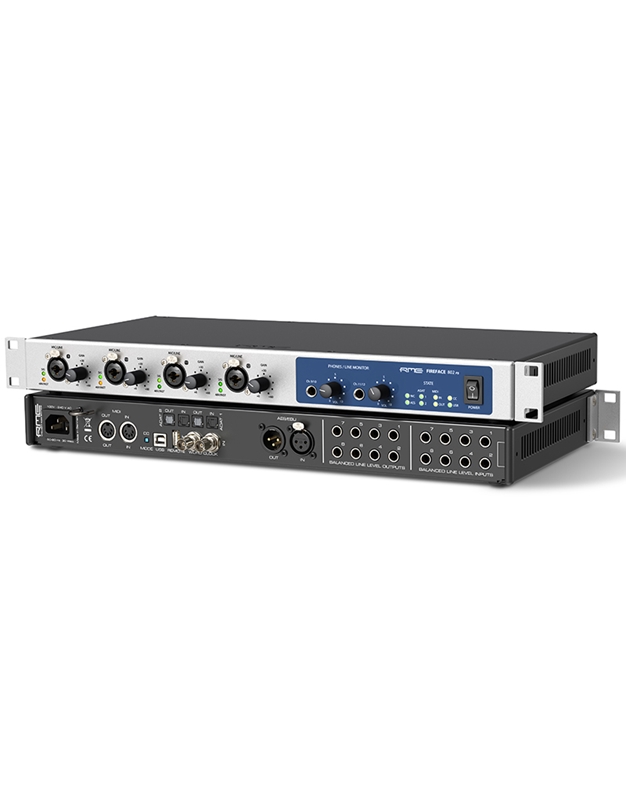

Η Fireface 802 FS είναι μια άκρως ενσωματωμένη λύση επαγγελματικού ήχου για ζωντανή χρήση και χρήση στούντιο, όλα μέσα σε μια καμπίνα 19 ιντσών. Μια κάρτα ήχου σχεδιασμένη για χρήστες που δεν θέλουν να κάνουν συμβιβασμούς στον ήχο, τη σταθερότητα και τη λειτουργία εξαιρετικά χαμηλής καθυστέρησης και που λαχταρούν ένα ασυναγώνιστο επαγγελματικό σύνολο χαρακτηριστικών. Για άλλη μια φορά μια κάρτα ήχου ορόσημο από την RME, συμπεριλαμβανομένων των καλύτερων από τα καλύτερα και λίγο περισσότερο. 60 κανάλια ήχου, προενισχυτές μικροφώνου προηγμένης τεχνολογίας, μετατροπείς κατηγορίας reference, πλήρες section εφέ και λειτουργία έως και 192 kHz αποτελούν τη βάση για πολλά ακόμα χαρακτηριστικά .



Συνδεσιμότητα και χαρακτηριστικά με μία ματιά :

• 12 x Analog I/O
• 4 x XLR/TRS Mic/Inst/Line
• 2 x Phones Output
• 1 x AES/EBU I/O
• 2 x ADAT I/O
• 2 x SPDIF I/O
• 1 x Word Clock I/O
• 1 x MIDI I/O
• 1 x RME USB 2.0
• Class Compliant Mode
• TotalMix FX
• ARC USB
• Including FX
• SteadyClock FS
• DC-coupled Outputs

Γενικά  :

• Βελτιώστε το setup της εγγραφής σας - Ανακαλύψτε την απαράμιλλη ευελιξία
• Περιλαμβάνονται εφαρμογές για Mixing,Monitoring και  Measurement
• USB 2 Class Compliant ήχος
• Έξοδοι DC-Coupled - Έλεγχος τάσης CV/Gate
• Remote Control ARC USB - Plug’n Play Plus
• Απολαύστε την ασυμβίβαστη ποιότητα ήχου
• Επαγγελματικοί high-transparency προενισχυτές
• Αυτόνομη λειτουργία με Setup Recall
• ICC - Έξυπνος έλεγχος ρολογιού
• TotalMix FX - Μίξη/Δρομολόγηση με ανώτερες δυνατότητες για Studio και Live Work
• DigiCheck - Το μυστικό όπλο των μετρήσεων ήχου υψηλής ανάλυσης
• SteadyClock FS - Ψηφιακό ρολόι reference κλάσης
• RME USB - Μεταφορά ήχου με τη χαμηλότερη καθυστέρηση και κορυφαία σταθερότητα στην αγορά

Tεχνικά χαρακτηριστικά :



Analog

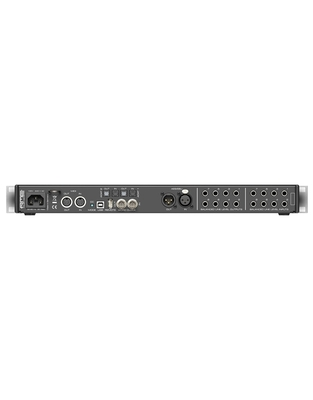

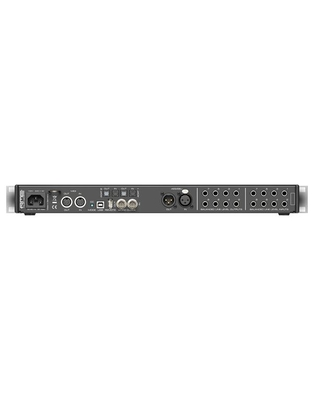

AD, Line In 1-8, rear

• Input: 6.3 mm TRS, electronically balanced
• Signal to Noise ratio (SNR) @ LoGain: 116 dB (AES17), 118 dBA
• Signal to Noise ratio (SNR) @ +4 dBu: 115 dB (AES17), 117 dBA
• Frequency response @ 44.1 kHz, -0.1 dB: 8.9 Hz – 20.4 kHz
• Frequency response @ 96 kHz, -0.5 dB: 4.3 Hz – 45.2 kHz
• Frequency response @ 192 kHz, -1 dB: 3 Hz – 89 kHz
• Filter: Short Delay Sharp, 5 / 5 / 6 samples delay
• THD @ -1 dBFS: < -120 dB, < 0.0001 %
• THD+N @ -1 dBFS: < -110 dB, < 0.00032 %
• Channel separation: > 110 dB ? Maximum input level: +19 dBu
• Input: 6.3 mm TRS jack, electronically balanced
• Input impedance @ 1 kHz: 10 kOhm unbalanced, 10.6 kOhm balanced
• Input sensitivity switchable between Lo Gain and +4 dBu
• Input level for 0 dBFS @ Lo Gain: +19 dBu
• Input level for 0 dBFS @ +4 dBu: +13 dBu
• Variable digital gain: 0 to +12 dB
• Minimum level for 0 dBFS: +1 dBu, -1.2 dBV

Microphone In 9-12, front

As AD, but:

• Input: XLR, electronically balanced
• Input impedance: 3.4 kOhm
• Signal to Noise ratio (SNR): 113 dB RMS unweighted, 116 dBA
• Gain range: 54 dB
• Maximum input level, Gain +6 dB: +10 dBu
• Maximum input level, Gain +60 dB: -44 dBu
• CLIP LED: 0 dBFS
• SIG LED: -42 dBFS

Instrument In 9-12, front

As AD, but:



Input: 6.3 mm TS jack, unbalanced

Input impedance: 1 MOhm

Signal to Noise ratio (SNR): 113 dB RMS unweighted, 116 dBA

Maximum input level, Gain +6 dB: +21 dBu

Maximum input level, Gain +60 dB: -33 dBu

Frequency response @ 44.1 kHz, -0.5 dB: 2.5 Hz – 20.8 kHz

Frequency response @ 96 kHz, -0.5 dB: 2.5 Hz – 25 kHz

Frequency response @ 192 kHz, -1 dB: 1.7 Hz – 36 kHz



DA - Stereo Monitor Output Phones (9-12)

As DA, but:

• Output: 2 x 6.3 mm TRS stereo jack, unbalanced
• Maximum output level at 0 dBFS: +17 dBu
• Max power per channel @ 32 Ohm load, 0.02% THD: 200 mW (2.5 Vrms, +10 dBu)
• Signal to Noise ratio (SNR): 116 dB (AES17), 118 dBA
• Output impedance: 2 Ohm

DA, Line Out 1-8, rear

• Output: 6.3 mm TRS jack, servo-balanced
• Signal to Noise ratio (SNR) @ HiGain: 116.5 dB (AES17), 118.5 dBA
• Signal to Noise ratio (SNR) @ +4 dBu: 116 dB (AES17), 118 dBA
• Signal to Noise ratio (SNR) @ -10 dBV: 107 dB (AES17), 109 dBA
• Frequency response @ 44.1 kHz, -0.1 dB: 0 Hz – 20.2 kHz
• Frequency response @ 96 kHz, -0.5 dB: 0 Hz – 44.6 kHz
• Frequency response @ 192 kHz, -1 dB: 0 Hz – 77.5 kHz
• THD+N: < -110 dB, < 0.00032 %
• Channel separation: > 110 dB
• Output level switchable Hi Gain, +4 dBu, -10 dBV
• Output level at 0 dBFS @ Hi Gain: +19 dBu
• Output level at 0 dBFS @ +4 dBu: +13 dBu
• Output level at 0 dBFS @ -10 dBV: +2 dBV (+4.2 dBu)
• Output impedance: 75 Ohm

MIDI

• 1 x MIDI I/O via 5-pin DIN jacks
• Galvanically isolated by optocoupled input
• Hi-speed mode: Jitter and response time typically below 1 ms
• Separate 128 byte FIFOs for input and output

Digital

• Clocks: Internal, ADAT In, AES In, SPDIF In, Word Clock In
• Jitter suppression of external clocks: > 50 dB (> 1 Hz)
• Effective clock jitter influence on AD and DA conversion: near zero
• PLL ensures zero dropout, even at more than 100 ns jitter
• Digital Bitclock PLL for trouble-free varispeed ADAT operation
• Supported sample rates: 28 kHz up to 200 kHz

Digital Inputs

AES/EBU

• 1 x XLR, transformer-balanced, galvanically isolated, according to AES3-1992
• High-sensitivity input stage (< 0.3 Vpp)
• SPDIF compatible (IEC 60958)
• Accepts Consumer and Professional format
• Lock range: 27 kHz – 200 kHz
• Jitter suppression: > 50 dB (> 1 Hz)

ADAT Optical

• 2 x TOSLINK, format according to Alesis specification
• Standard: 2 x 8 channels 24 bit, up to 48 kHz
• Double Speed (S/MUX): 2 x 4 channels 24 bit 96 kHz
• Quad Speed (S/MUX4): 2 x 2 channels 24 bit 192 kHz
• Bitclock PLL ensures perfect synchronisation even in varispeed operation
• Lock range: 31.5 kHz – 50 kHz
• Jitter suppression: > 50 dB (> 1 Hz)

SPDIF optical (ADAT 1/2)

• 1 x optical, according to IEC 60958
• Accepts Consumer and Professional format
• Lock range: 27 kHz – 200 kHz
• Jitter suppression: > 50 dB (> 1 Hz)





Word Clock

• BNC, not terminated (10 kOhm)
• Switch for internal termination 75 Ohm
• Automatic Double/Quad Speed detection and internal conversion to Single Speed
• SteadyClock guarantees super low jitter synchronization even in varispeed operation
• Not affected by DC-offsets within the network
• Signal Adaptation Circuit: signal refresh through auto-center and hysteresis
• Overvoltage protection
• Level range: 1.0 Vpp – 5.6 Vpp
• Lock Range: 27 kHz – 200 kHz
• Jitter suppression: > 50 dB (> 1 Hz)

Digital Outputs

AES/EBU

• 1x XLR, transformer-balanced, galvanically isolated, according to AES3-1992
• Output level Professional 4.2 Vpp, Consumer 2.4 Vpp
• Format Professional according to AES3-1992 Amendment 4
• Format Consumer (SPDIF) according to IEC 60958
• Single Wire mode, sample rate 28 kHz up to 200 kHz

ADAT

• 2 x TOSLINK, format according to Alesis specification
• Standard: 2 x 8 channels 24 bit, up to 48 kHz
• Double Speed (S/MUX): 2 x 4 channels 24 bit 96 kHz
• Quad Speed (S/MUX4): 2 x 2 channels 24 bit 192 kHz

SPDIF optical (ADAT 1/2)

• Format Consumer (SPDIF) according to IEC 60958
• Sample rate 28 kHz up to 200 kHz

Word Clock

• BNC
• Max. output voltage: 5 Vpp
• Output voltage @ 75 Ohm termination: 4.0 Vpp
• Output impedance: 10 Ohm
• Frequency range: 27 kHz – 200 kHz

General

• Power supply: Internal switching PSU, 100 - 240 V AC, 30 Watt
• Idle power consumption: 15 Watt
• Typical power consumption: 22 Watt
• Dimensions including rack ears (WxHxD): 483 x 44 x 242 mm (19" x 1.73" x 9.5")
• Dimensions without rack ears/handles (WxHxD): 436 x 44 x 235 mm (17.2" x 1.73" x 9.3")
• Weight: 2.8 kg ( 6.2 lbs)
• Temperature range: +5° up to +50° Celsius (41° F up to 122°F)
• Relative humidity: < 75%, non condensing
