MG16X |

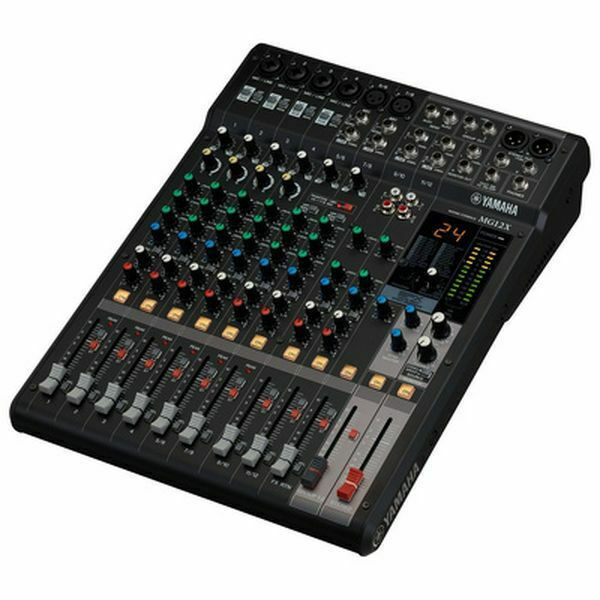

MG12X |
MG10X |
| Mixing capability |
Ενσωματωμένοι επεξεργαστές |
Αλγόριθμος SPX: 24 προγράμματα, έλεγχος PARAMETER:1, FOOT SW:1 (FX RTN CH on/off) |
Αλγόριθμος SPX: 24 προγράμματα, έλεγχος PARAMETER:1, FOOT SW:1 (FX RTN CH on/off) |
Αλγόριθμος SPX: 24 προγράμματα, έλεγχος PARAMETER:1, FOOT SW:1 (FX RTN CH on/off) |
| I/O |
Phantom power |
+48 V |
+48 V |
+48 V |
| Digital I/O |
- |
- |
- |
| Κανάλια εισόδου |
Mono[MIC/LINE] |
8 |
4 |
4 |
| Mono/Stereo[MIC/LINE] |
2 |
2 |
- |
| Stereo[LINE] |
2 |
2 |
3 |
| Κανάλια εξόδου |
STEREO OUT |
2 |
2 |
2 |
| MONITOR OUT |
1 |
1 |
1 |
| PHONES |
1 |
1 |
1 |
| AUX SEND |
4 |
2 |
1 |
| GROUP OUT |
4 |
2 |
- |
| Bus |
Stereo: 1, GROUP: 4, AUX: 4 (incl. FX) |
Stereo: 1, GROUP: 2, AUX: 2 (incl. FX) |
Stereo: 1, AUX[FX]: 1 |
| Λειτουργία καναλιού εισόδου |
PAD |
26 dB (Mono) |
26 dB (Mono) |
26 dB (Mono) |
| HPF |
80 Hz, 12 dB/oct (Mono/Stereo: MIC only) |
80 Hz, 12 dB/oct (Mono/Stereo: MIC only) |
80 Hz, 12 dB/oct (Mono) |
| COMP |
1-knob compressor (Gain/Threshold/Ratio) Threshold: +22 dBu to -8 dBu, Ratio: 1:1 to 4:1, Output level: 0 dB to 7 dB Attack time: approx. 25 msec, Release time: approx. 300 msec |
1-knob compressor (Gain/Threshold/Ratio) Threshold: +22 dBu to -8 dBu, Ratio: 1:1 to 4:1, Output level: 0 dB to 7 dB Attack time: approx. 25 msec, Release time: approx. 300 msec |
1-knob compressor Threshold: +22 dBu to -8 dBu, Ratio: 1:1 to 4:1, Output level: 0 dB to 7 dB, Attack time: approx. 25 msec, Release time: approx. 300 msec |
| EQ HIGH |
Gain: +15 dB/-15 dB, Frequency: 10 kHz shelving |
Gain: +15 dB/-15 dB, Frequency: 10 kHz shelving |
Gain: +15 dB/-15 dB, Frequency: 10 kHz shelving |
| EQ MID |
Gain: +15 dB/-15 dB, Frequency: Mono 250 Hz – 5 kHz peaking, Stereo 2.5 kHz peaking |
Gain: +15 dB/-15 dB, Frequency: 2.5 kHz peaking |
Gain: +15 dB/-15 dB, Frequency: 2.5kHz peaking |
| EQ LOW |
Gain: +15 dB/-15 dB, Frequency: 100 Hz shelving |
Gain: +15 dB/-15 dB, Frequency: 100 Hz shelving |
Gain: +15 dB/-15 dB, Frequency: 100 Hz shelving |
| PEAK LED |
LED turns on when post EQ signal reaches 3 dB below clipping |
LED turns on when post EQ signal reaches 3 dB below clipping |
LED turns on when post EQ signal reaches 3 dB below clipping |
| Level Meter |
2x12 -segment LED meter [PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30 dB] |
2x12 -segment LED meter [PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30 dB] |
2 x 7 -segment LED meter [PEAK, +10, +6, 0, -6, -10, -20 dB] |
| Γενικά Χαρακτηριστικά |
| Total harmonic distortion |
0.03 % @ +14dBu (20 Hz to 20kHz), GAIN knob: Min, 0.005 % @ +24dBu (1kHz), GAIN knob: Min |
0.03 % @ +14dBu (20 Hz to 20kHz), GAIN knob: Min, 0.005 % @ +24dBu (1kHz), GAIN knob: Min |
0.02 % @ +14dBu (20 Hz to 20kHz), GAIN knob: Min, 0.003 % @ +24dBu (1kHz), GAIN knob: Min |
| Frequency response |
+0.5 dB/-1.5 dB (20 Hz to 48 kHz) , refer to the nominal output level @ 1 kHz, GAIN knob: Min |
+0.5 dB/-1.5 dB (20 Hz to 48 kHz) , refer to the nominal output level @ 1 kHz, GAIN knob: Min |
+0.5 dB/-1.0 dB (20 Hz to 48 kHz) , refer to the nominal output level @ 1 kHz, GAIN knob: Min |
| Hum & noise level |
Equivalent input noise |
-128 dBu (Mono Input Channel, Rs: 150Ω, GAIN knob: Max) |
-128 dBu (Mono Input Channel, Rs: 150Ω, GAIN knob: Max) |
-128 dBu (Mono Input Channel, Rs: 150Ω, GAIN knob: Max) |
| Residual output noise |
-102 dBu (STEREO OUT, STEREO master fader: Min) |
-102 dBu (STEREO OUT, STEREO master fader: Min) |
-102 dBu (STEREO OUT, STEREO LEVEL knob: Min) |
| Crosstalk |
-78 dB |
-78 dB |
-83 dB |
| Απαιτήσεις ισχύος |
AC 100 – 240 V, 50 / 60 Hz |
AC 100 – 240 V, 50 / 60 Hz |
PA-10 (AC 38 VCT, 0.62A, Cable length = 3.6 m) ή αντίστοιχο που προτείνει η Yamaha |
| Κατανάλωση ενέργειας |
30 W |
22 W |
22.9 W |
| Διαστάσεις |
W |
444 mm (17.5") |
308 mm (12.1") |
244 mm (9.6") |
| H |
130 mm (5.1") |
118 mm (4.6") |
71 mm (2.8") |
| D |
500 mm (19.7") |
422 mm (16.6") |
294 mm (11.6") |
| Καθαρό βάρος |
6.8 kg (15.0 lbs.) |
4.2 kg (9.3 lbs.) |
2.1 kg (4.63 lbs.) |
| Αξεσουάρ |
Συμπεριλαμβανόμενο αξεσουάρ: Εγχειρίδιο κατόχου, Τεχνικές προδιαγραφές, καλώδιο τροφοδοσίας εναλλασσόμενου ρεύματος, κιτ τοποθέτησης σε rack, προαιρετικό αξεσουάρ: ποδοδιακόπτης FC5 |
Συμπεριλαμβανόμενο αξεσουάρ: Εγχειρίδιο κατόχου, Τεχνικές προδιαγραφές, καλώδιο τροφοδοσίας εναλλασσόμενου ρεύματος, Προαιρετικό αξεσουάρ: Κιτ βάσης βάσης RK-MG12, ποδοδιακόπτης FC5 |
Συμπεριλαμβανόμενο αξεσουάρ: Μετασχηματιστής εναλλασσόμενου ρεύματος, Εγχειρίδιο κατόχου, Τεχνικές προδιαγραφές, Προαιρετικό αξεσουάρ: Προσαρμογέας βάσης μικροφώνου BMS-10A, Ποδιακός διακόπτης FC5 |
| Άλλα |
Θερμοκρασία λειτουργίας: 0 έως +40?C |
Θερμοκρασία λειτουργίας: 0 έως +40?C |
Θερμοκρασία λειτουργίας: 0 έως +40?C |
